Produktbeschreibung

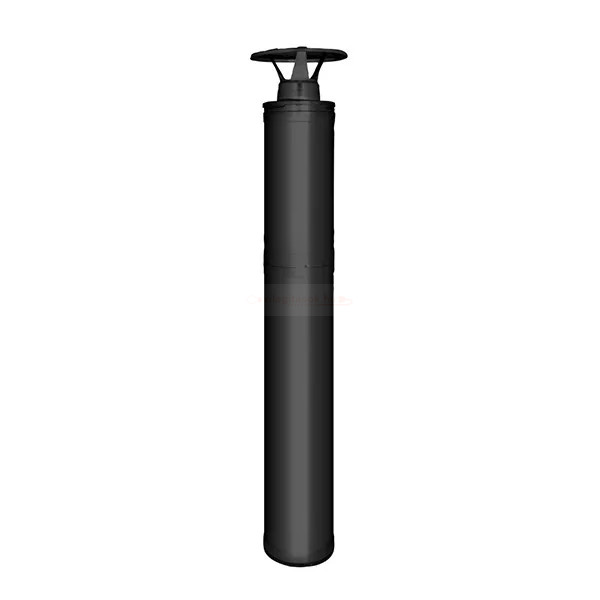

Das Harvia Schornsteinsystem schwarz mit Deckendurchführung und Isolierung WHP1500M ist ein komplettes, mehrwandiges Edelstahlschornstein-System für holzbefeuerte Saunaöfen und Kaminöfen. Es wurde für die sichere Ableitung der Abgase entwickelt und erfüllt die einschlägigen CE-Normen sowie gängige Sicherheitsanforderungen im Sauna- und Ofenbereich.
Der Schornstein entspricht der Klassifizierung T600 – N1 – D – VmL20070 – G100 und ist für eine maximale Abgastemperatur von 600 °C ausgelegt. Der Querschnitt ist rund mit 220 mm Außendurchmesser, das Rauchrohr besitzt einen Durchmesser von 115 mm. Die Außenhülle besteht aus 0,5 mm starkem Edelstahl, das Innenrohr aus 0,7 mm starkem Edelstahl. Zwischen den Mänteln sorgt eine Mineralwolle-Dämmung für zuverlässigen Wärmeschutz und unterstützt einen sicheren Betrieb.
Technische Merkmale
- Max. Gesamtlänge des Stahlschornsteins: 5 m
- Max. freistehender, dachüberragender Abschnitt: 2 m
- Nur für vertikale Montage zugelassen
- Korrosionsbeständiger Edelstahlaufbau
- Für feste Brennstoffe wie Holz geeignet
- Beständig gegen Rußbrand gemäß Klassifizierung
Der Schornstein ist für den dauerhaften Einsatz im Außenbereich konzipiert. Die Konstruktion ist frost- und tauwechselbeständig und ermöglicht eine stabile und langlebige Installation. Die freistehende Höhe über dem letzten Halter darf 2,0 m nicht überschreiten, seitliche Abstützungen dürfen maximal 3,0 m auseinanderliegen.

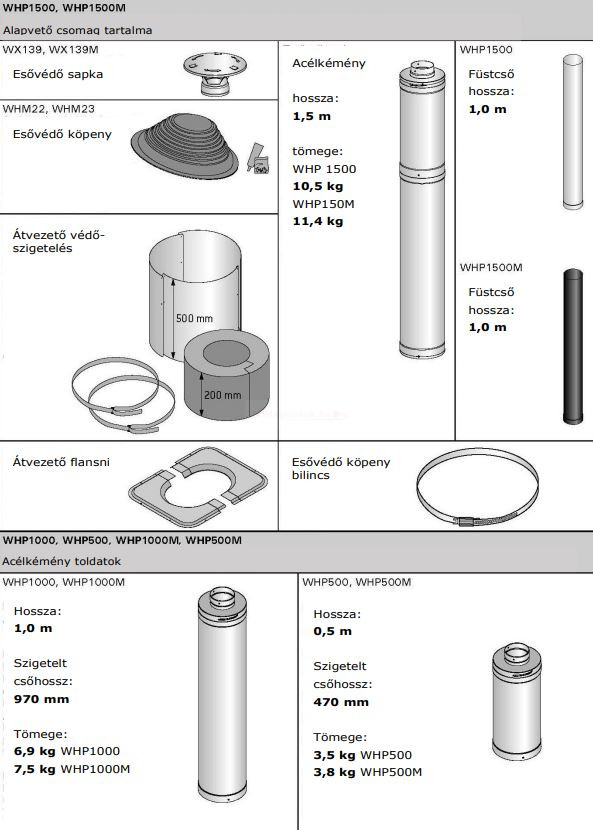

Lieferumfang WHP1500M Set
Im Set sind die für eine typische Installation benötigten Hauptkomponenten enthalten:
- 1 × 1 m Rauchrohr, unisoliert
- 1 × 1 m Rauchrohr, isoliert
- 1 × 0,5 m Rauchrohr, isoliert
- 1 × Abdeckflansch für Deckendurchführung
- 1 × Schutz- und Dämmmodul für die Durchführung
- 1 × Regenmantel
- 1 × Schelle für Regenmantel
- 1 × Regenhaube
Diese Komponenten ermöglichen eine fachgerechte Deckendurchführung, schützen den außenliegenden Abschnitt vor Witterungseinflüssen und sorgen für eine stabile Befestigung.
Hinweise zur Installation

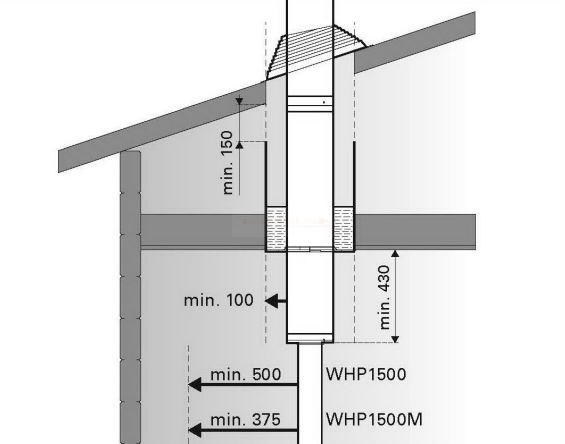

Die Montage muss stets gemäß den jeweils gültigen nationalen und lokalen Vorschriften sowie den Feuer- und Brandschutzbestimmungen erfolgen. Für Detailangaben zu Einbau, Abständen zu brennbaren Materialien und Befestigungspunkten sollten die technischen Unterlagen des Herstellers und die Vorgaben der örtlichen Brandschutzbehörde herangezogen werden.
Empfohlen wird die Installation durch eine fachkundige Person oder ein qualifiziertes Handwerksunternehmen, um eine normgerechte, sichere und langlebige Schornsteinanlage zu gewährleisten.
