Névleges áram AC-3-ban 440V (A): 12-ig
Segédérintkezők száma és típusa: 1 záró

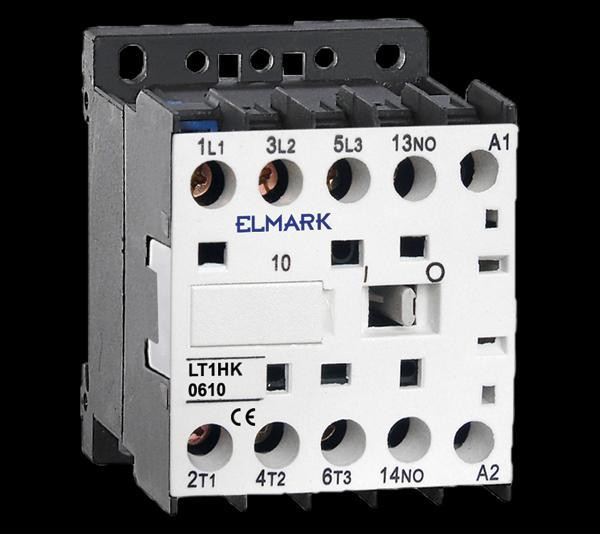

Az LT 1 -H K/D szériájú kontaktorok feladata az АС2 alkalmazási kategóriába tartozó áramkörök és olyan fogyasztók szabályozása, amelyeknél névleges feszültség mellett a munkaáram megegyezik a névleges árammal, illetve kisebb bekapcsolási gyakorisággal és max. 32А névleges árammal működnek. Rendelhetők egy operatív, végrehajtó áramkör létrehozására szolgáló váltóérintkezővel és három erőátviteli érintkezővel. Nem alkalmasak villanymotorok szabályozására.
Funkciók:
- áramkörök terhelés alatti be- és kikapcsolása a tekercs felé továbbított vezérlő jelre
- fogyasztóvezérlő rendszerek létrehozása
- végrehajtó egység folyamatvezérlő szekrényekben
- biztosító fedél a kontaktor mozgatható részéhez
- nem alkalmazható villanymotorok vezérlésére
Műszaki jellemzők:
* Alkalmazási kategória: АС2
* Erőátviteli érintkezők névleges árama: max. 690V; 50/60 Hz
* Erőátviteli érintkezők anyaga: ötvözetlen réz 70% Ag20%NiCrO bevonattal
* Lökőfeszültség-állóság: 6 000V
* Tekercs névleges feszültsége: AC 12 – 400 V-ig
* Tekercs anyaga: QZ-1 típusú réz
* Vasmag anyaga: ötvözött acél 470
* A mozgatható rész anyaga: éghetetlen műanyag
* A tekercsvezérlő feszültség tartománya: 0.8 - 1.15 Uc
* Bekötő kapocs: csavaros
* Bekötés:
- hajlékony vezetékek kábelsaruval vagy anélkül
- merev vezetékek
* Villamos élettartam (ciklusszám): ≥200 000
* Mechanikai élettartam (ciklusszám): ≥500 000
* Ciklusszám óránként: 500 ciklus max. 32А esetében; 200 ciklus 40-95А esetében
* Disszipációs (vesztességi) teljesítmény pólusonként: max.9W
* Felszerelés módja:
- DIN sínre
- csavarokkal, szerelőlapra
- felszerelési pozíció – függőleges, dőlési szög: max. ± 5º
* Műanyag: UV sugárzásnak ellenálló, éghetetlen, önkioltó nejlon
* Üzemi hőmérséklet: -10°÷60ºС
* Tengerszint feletti magasság: max. 2 000 m
Megfelel az EN 60947-1 EN 60947-4-1 szabványnak
