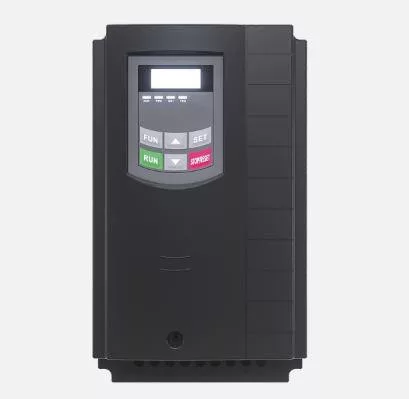

A frekvencia-átalakító feladata rövidre zárt forgórésszel rendelkező háromfázisú aszinkron motorok szabályozása. Lehetővé teszi különböző vezérlési szabályok megvalósítását és ez által pótolhatatlan részét képezi a futószalagokat, csomagológépeket, szivattyúkat és klímaberendezéseket szabályozó rendszereknek. Az ELM 2000 típusú inverter biztosítja
a motor ún. „szenzor nélküli” vezérlését, V/f- és impulzusszabályozást, miközben a kimeneti terhelés elérheti a 150%-ot 60 másodpercen belül. Lehetőség van a jelleggörbék egyszerű meghatározására és a frekvencia-átalakító paramétereinek könnyű beállítására, az előlapon található nyomógombok által. Az inverter automatikusan tudja kalibrálni magát a motorhoz, azaz ha olyan motorral kapcsolják össze, amelynek teljesítménye különbözik a gyárilag beállítottól, érzékeli a motor jellemzőit és automatikusan megváltoztatja a saját programozható paramétereit, a motor paramétereinek megfelelően.
A fejlett DSP-technológián alapuló high-tech motorvezérlő koncepció
CLV és PMM motorvezérlés - intelligens AUTOTUNING funkciók
▪ Rugalmas invertervezérlés, kettős nagyfelbontású analóg bemenetek, szabad leképezhető digitális I / O csatornák.
▪ Univerzális funkciók mindenféle ipari és lakossági alkalmazáshoz, beleértve az integrált alkalmazásokat PID / szivattyú vezérlő
▪ Intelligens PC-eszközök az inverter vezérléséhez, a paraméterezéshez és a hibaelhárításhoz.
▪ Beépített fék
Műszaki adatok:
▪ Teljesítménytartomány: 2,2 kW
▪ Tápfeszültség: 400V
- Névleges bemeneti feszültség - 1 fázis 220V ~ 240V ~ ± 15%); 3 fázisú 380V-460V (+/-) 15%
- Bemeneti frekvencia: 44… 67 Hz
- EMC szűrő - Integrált ipari területhez
▪ Motor teljesítmény:
- Kimeneti frekvencia - 0-650 Hz
- Frekvenciafelbontás - 0,01 Hz
- Túlterhelési képesség - 150% - 60 mp. / 10 perc
▪ Vezérlési mód:
- Motorvezérlő algoritmus- V / Hz-SpaceVector, SLVSENSORLESS VECTOR, Nyomaték / fordulatszám szabályozás
- mód CLV-zárt hurok vektor, állandó mágneses szinkronmotor
- Chopper frekvencia - 0,8… 16 kHz (fix / véletlen)
- V / Hz görbe - Lineáris, exponenciális és felhasználó által programozható görbe
- Indítónyomaték - 150% névleges nyomaték 0,5 Hz-en (SLV módban)
- Nyomatékkiegyenlítés - Automatikus / Kézi
- Motoradatbevitel - Kézikönyv, névtábláról
▪ AUTOTUNING:
- Vezérlési tartomány - 1: 100 SLV módban, 1: 1000 CLV módban, 1: 20 PMSM módban
- Sebesség pontosság +/- 0,5% (SLV), + / - 0,02% (CLV)
- Nyomaték pontosság +/- 5% (SLV)
- DC-fék-felhasználó programozható funkciók
- Fékszaggató - integrált szaggató tranzisztor (legfeljebb 90 kW)
MŰSZAKI SPECIFIKÁCIÓ
▪ Kijelző:
- 7 szegmens, 4 karakter
- Config-Parameters és -value, programozható különböző működési paraméterek megjelenítésére
▪ I / O csatornák és vezérlési funkciók:
- Inverter vezérlés- Terminálok / Billentyűzet / Soros kapcsolat (vagy mindegyik kombinációja)
- Digitális bemenetek - 6 (8) Dig. bemenetek (NPN-PNP választható) impulzus-bemenet
- Sebesség-referencia bemenet - Potenciométer (a kezelőegységen kívül), analóg jel (terminálok)
- billentyűzet, belső programozható érték, impulzusadag, soros kapcsolat
▪ Analóg csatornák - analóg csatornák - 12 BIT:
- 0… 10V, 0 ... 5V, -10V ... 0 ... 10V, 0 .. (4) 20 mA
- minden szabadon méretezhető nyereségben és eltolásban, és matematikailag összeférhető
- Analóg kimenetek - 2 analóg kimenet, programozható erősítéssel és funkcióval (0… 10V, 0 (4) .. 20 mA)
- Digitális kimenetek - 2 digitális kimenet (szabad leképezés különböző funkciókhoz)
- relékimenet - 1 átkapcsoló érintkező 3A 250VAC / 30VDC (programozható hozzárendelés)
- Adatkapcsolat - RS 485 soros link (MODBUS)
- Speciális funkciók - 24V / 50 mA tápellátás a terminálokon, 10V potenciométer teljesítmény
- ellátás, 5V / 100 mA tápegység a Modbus csatlakozón Egyszerű PTC / KLIXON motorvédelem
▪ Védelem:
- Elektromos - Túlfeszültség, feszültség alatt
- Túláram, túlterhelés, motor túlterhelés, kimeneti rövidzárlat
- Hő- és hűtőborda túlhőmérséklet, I²xt motorvédelem
▪ Üzemeltetési feltételek:
- IP20 védelmi osztály
- Üzemi hőmérséklet -10 + 50 ° C
- Páratartalom - 0-95% relatív páratartalom, nem kondenzáló, nem korróziós
- Tengerszint feletti magasság - 1000 m, 1% -kal alacsonyabb / 100 m
- Rezgés- Max. 0,5 g
Méret: 106 x 180 x 170 mm
