Az inverter tökéletes szinuszhullámú működést biztosít, miközben képes nagy energiaigényű alkalmazások ellátására. Áramellátását egy kétirányú egyenáram-egyenáram átalakító adja, amely vagy az akkumulátort tölti felesleges napenergia rendelkezésre állásakor, vagy az szükség szerint az akkumulátorból alakít át áramot. Széles MPPT feszültségtartomány 80–450 V egyenáram 120 V-os egyenáramú fotovoltaikus indítófeszültséggel. Könnyű, hatékony és csendes A nagyfrekvenciás technológiának és az újszerű kialakításnak köszönhetően a hatékony inverter tömege mindössze 11 kg. Emellett az egység kiváló hatékonysággal, alacsony készenléti teljesítményigénnyel és rendkívül csendes működéssel jellemezhető. Kijelző és Bluetooth A kijelzőn leolvashatók az akkumulátor, az inverter és a napelemes töltésvezérlő paraméterei. Ugyanezek a paraméterek okostelefonon vagy más, Bluetoothszolgáltatással rendelkező eszközön is elérhetők. Emellett a Bluetooth segítségével beállítható a rendszer, illetve a VictronConnect felületen keresztül módosíthatók a beállítások. VE.Can és VE.Direct csatlakozóegység GX eszköz csatlakoztatásához rendszermonitorozás, adatnaplózás és a firmware frissítések távoli fogadása céljából. Beépített fotovoltaikus szakaszoló Mindkét, az MC4 dugós csatlakozóihoz párhuzamosan kapcsolt napelemsor biztonságosan leválasztható egy nagy, az egység alján lévő, beépített kapcsolóval. Bemeneti/kimeneti csatlakozások Csatlakozások programozható reléhez, hőmérséklet-érzékelőhöz és feszültségérzékelőhöz. A távoli bemenetet a Victron smallBMS fogadására is lehet konfigurálni.

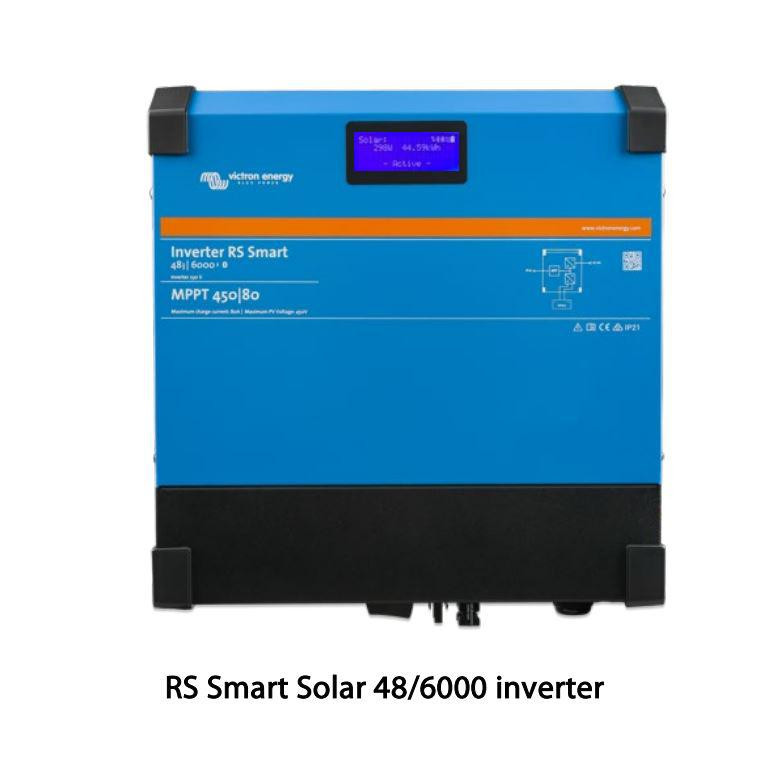

RS Smart Solar inverter 48/6000 INVERTER
Egyenáramú bemeneti feszültségtartomány 38–64 V (6)
Kimenet Kimeneti feszültség: 230 VAC ± 2 % Frekvencia: 50 Hz ± 0.1 % (1)
Folyamatos kimeneti teljesítmény 25 °C mellett Lineárisan emelkedő 4800 W-től 46 V egyenáramnál 5300 W-ig 52 V egyenáram mellett
Folyamatos kimeneti teljesítmény 40 °C mellett 4500 W Folyamatos kimeneti teljesítmény
65 °C mellett 3000 W
Csúcsteljesítmény 9 kW 3 másodpercig
Rövidzárási kimeneti áram 50 A
Maximális hatékonyság 96.5 % 1 kW terhelésnél 94 % 5 kW terhelésnél
Terhelésmentes áram 20 W
NAPELEMES RENDSZER
Maximális egyenáramú feszültség 450 V
Névleges egyenáramú feszültség 300 V
Indítófeszültség 120 V
MPPT üzemi feszültségtartomány 80 – 450 V (5)
Egyenáramú bemeneti áramkorlát 20A
Maximális egyenáramú bemeneti áram 18 A (4)
Maximális fotovoltaikus bemeneti teljesítmény 4000 W
Maximális egyenáramú töltőteljesítmény 4000 W
Érintésvédelmi megszakítási szint 30 mA
TÖLTŐ
„Abszorpciós” töltőfeszültség (V egyenáram) 57.6 V
„Csepptöltéses” töltőfeszültség (V egyenáram) 55.2 V
Maximális töltési áramerősség 100 A
Akkumulátor hőmérséklet-érzékelője Igen
ÁLTALÁNOS JELLEMZŐK
Párhuzamos és 3 fázisú működés Nincs
Programozható relé (3) Igen
Védelem (2) a–f
Adatkommunikációs csatlakozóegységek VE.Direct port és VE.Can port (**)
Általános célú analóg/digitális csatlakozás a porton Igen, 2x
Távoli be- és kikapcsolás Igen
Üzemi hőmérséklet-tartomány -40 és +65 °C között (ventilátoros hűtés)
Páratartalom (nem kondenzálódó) max. 95 %
MELLÉKLET
Anyag és szín acél, kék RAL 5012
Védettségi osztály IP21
Akkumulátorcsatlakozás M8 csavarok
230 V váltakozó áramú csatlakozás Csavaros terminálok, 13 mm² (6 AWG)
Tömeg 11 kg
Méretek (ma×sz×mé) 425 x 440 x 125 mm
SZABVÁNYOK
Biztonság EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 Emisszió, védettség EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
1) 60 Hz-ig állítható 2) Védőkapcsoló: a) kimeneti oldali rövidzárlat b) túlterhelés c) túlságosan magas akkumulátorfeszültség d) túlságosan alacsony akkumulátorfeszültség e) túlságosan magas hőmérséklet f) 230 V váltakozó áram az inverter kimeneti oldalán 3) Programozható relé, amely beállítható általános riasztásra, egyenáramú feszültséghiány vagy generátor indítás/leállítás funkció. Egyenáram névleges teljesítménye: 4 A 35 V egyenáramig, illetve 1 A 70 V egyenáramig 4) A normál üzem 18 A-re szabályozott, a fordított polaritás elleni védelem legfelső értéke 20 A. 5) Az MPPT üzemi tartományát az akkumulátorfeszültség is korlátozza – a napelem üresjárati feszültsége ne haladja meg az akkumulátor csepptöltési feszültségének a 8-szorosát, pl. egy 50 V-os akkumulátor feszültségmaximuma legfeljebb egy 400 V-os napelemcsoportnak feleljen meg. – a további tudnivalókat lásd a termék kézikönyvében. 6) A legkisebb indítófeszültség 41 V. Az inverter leállításához akár 32 V egyenáramot is be lehet állítani, esetleg a leállítás történhet alacsony váltakozó áramú kimeneti feszültségen (a terhelés miatt). A túlfeszültség miatti leválasztás értéke 65,5 V. A töltő alapértéke legfeljebb 62 V-ra állítható be. A töltési áramerősség 57 V felett szabályoz le.
