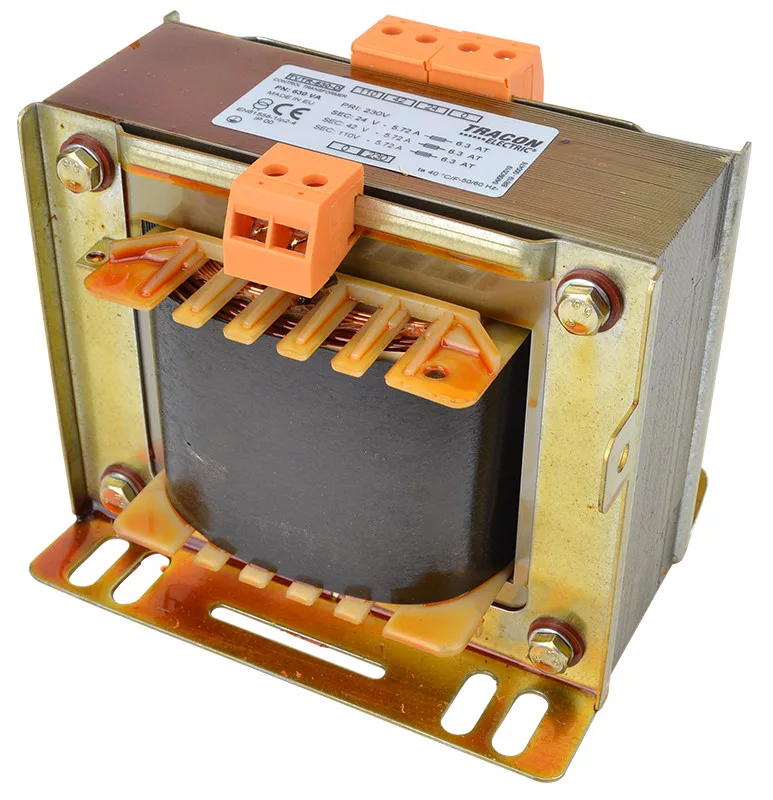

Leválasztó transzformátor.
A primer és szekunder tekercs között alapszigeteléssel védő elválasztás van.
Kimeneti feszültség: 24-42-110V
Funkciók:
A hálózati feszültségnek szabványos értékhatárok között tartása
* a táp és erőátviteli áramkör galvanikus szétválasztása
Műszaki jellemzők:
* Primer feszültség: 230 V
* Szekunder feszültség: a táblázat szerint
* Frekvencia: 50/60Hz
* Rövidzárlat elleni védettség: nem védett
* Szigetelők hő osztálya: E (120ºC)
* Kivitel: nem kiöntött (beépíthető)
* Vasmag: hidegen hengerelt elektrotechnikai acél
* Tekercs: ötvözetlen elektrotechnikai vörösréz
* Védettségi fokozat: Ip00
Bekötés:
* megfelelő keresztmetszetű hajlékony vagy merev vezetékkel a kapcsokhoz
Felszerelés módja:
* alkalmazható elosztószekrényben vagy elosztó dobozokban
* rögzítés: csavarokkal a szerelőfelületre
* pozíció: függőleges
* környezeti hőmérséklet: -5 ÷+40ºС
Méret:
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
|
E
(mm)
|
F
(mm)
|
G
(mm)
|
H
(mm)
|
I
(mm)
|
 |
| 154 |
115 |
135 |
87 |
122 |
22 |
8 |
50 |
5 |
7.2 kg |
