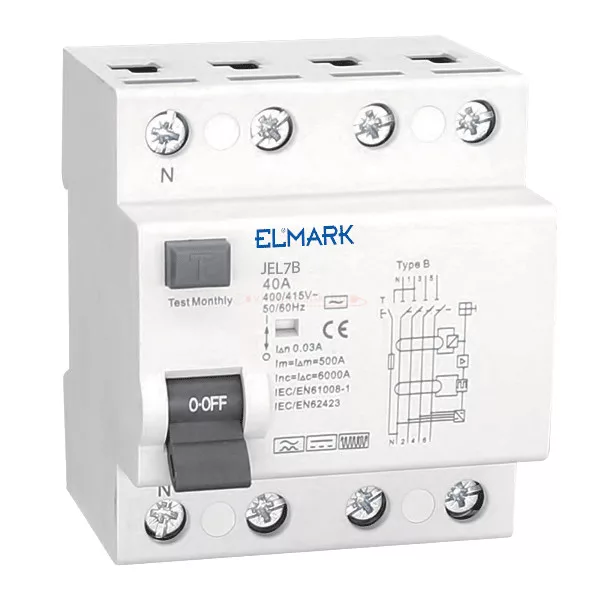

Áram-védőkapcsoló JEL1B 4P 40A 400V 10kA 30mA B típus

Váltakozó áramú, lüktető egyenáramú és magasfrekvenciás (frekvenciaváltó általi) hibajelekkel terhelt hálózatokra

Névleges áramerősség: 40A
Pólusok száma: 4
Névleges üzemi feszültség: 400V; 50/60Hz

Rendeltetés:
- áramkörök terhelés alatti kikapcsolása a betáp kábelek szigetelésének sérülése esetén
- áramkörök terhelés alatti kikapcsolása, ha ember kerül az áramkörbe
- külön fogyasztó / áramkör, illetve az egész áramelosztó szekrény védelme
- magas fokon garantálja az áramparaméterek megbízhatóságát
- vezérlés módja: kézi bekapcsolás és automata kikapcsolás kimeneti hiba esetén

Műszaki jellemzők
* Névleges üzemi feszültség: 400V; 50/60Hz
* Névleges áram: 40 A
* Érzékenység: 30 mA

Felszerelés módja:
- DIN sínre rögzítve
- pozíció: függőleges
A hibaáram megszakító beépítésre kerül az elosztószekrénybe, úgy hogy az utána következő nulla- és védővezeték között nem lehet villamos kapcsolat. A hibaáram védelem megfelelő működéséhez a megszakítónak szüksége van 3 vagy 5 eres vezetékkel, külön nulla munkakábellel (N) és külön védővezetékkel (PE) rendelkező hálózatra (vagyis 5/3
eres TN-S vagy TT földelés szükséges). A fogyasztó házát – a hálózat típusától függően – vagy a védővezetékhez kell csatlakoztatni, vagy földeléssel kell ellátni
