Termékleírás

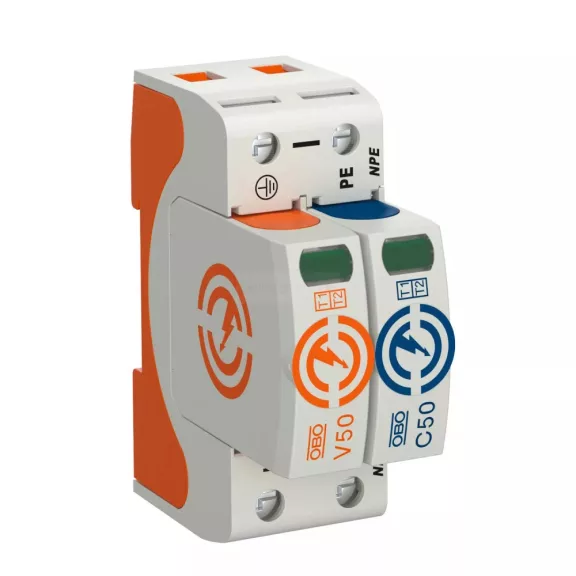

T1+T2 típusú túlfeszültség-levezető
• Komplett egység, amely felső és alsó részből áll, előszerelt és csatlakoztatásra kész
• TN és TT hálózati rendszerekhez alkalmas
• Dugaszolható felső rész; a felső rész szerszám nélkül leválasztható az alapról
• Hő- és dinamikus leválasztó egységgel
együtt • Vizuális hibakijelzővel
• Magas áramvezető képesség és hosszú élettartam
• Feliratozott csatlakozások
Alkalmazási példa: Lakóépületek, családi házak és ipari épületek
* Komplett = fedél és alap
Rendeltetés:
- terhelés alatt álló áramkörök védelme túlfeszültség ellen
- külön fogyasztó / áramkör, illetve egész áramelosztó szekrény védelme
- magas fokon garantálja az áram jellemzők megbízhatóságát
- vezérlés módja: automata kikapcsolás kimeneti hiba esetén, a veszély megszűnése után ismét alaphelyzetbe áll
Műszaki jellemzők
* Névleges üzemi feszültség: Uc :- a katód levezető működésbe lépési feszültsége: 280V; 50 Hz
* Lökőfeszültség Up: a katód levezető kapcsain keletkező feszültség a névleges kisülési áram átfolyásakor- a mellékelt táblázatok szerint
Bekötés:
- megfelelő keresztmetszetű hajlékony vagy merev vezetékek 2,5-35mm2
Felszerelés módja:
- DIN sínre rögzítve
- függőleges pozícióban kerül felszerelésre
- felszerelés a fő elosztó szekrény bemeneti oldalára közvetlenül a fogyasztó előtt, a mellékelt vázlatok szerint
* A megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló, éghetetlen műanyag
* Környezeti hőmérséklet: -40°÷80ºС
Villám-áramlökés: 12,5 kA
Levezető-mérőfeszültség AC 280 V
Névleges feszültség AC 230 V
Méret: 2 modul
Jelzés az eszközön: optikai
