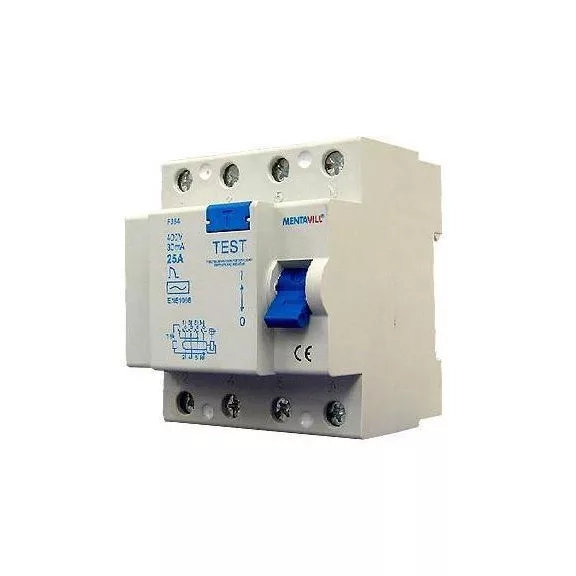

Áram-védőkapcsoló 4 pólusú (Fi-relé) MV 63A 100mA

Védelem típusa: elektromágneses Kivitelezés: JVL1 Névleges üzemi feszültség: 230V AC; 50/60Hz АС típusú – érzékeli a váltakozóáram-szivárgást. Lökőfeszültség - 2000V AC Működési elv leírása: A hibaáram elleni védelem nem igényel kiegészítő tápfeszültséget a működtető szerkezet munkájához. A működési elv lényege a nulla és fázis vezetékekben folyó áram erősségének összehasonlítása. A vezetékek egy (toroid) gyűrűre vannak tekercselve és a szekunder tekerccsel együtt összefogó mérőtranszformátort alkotnak. Az erőátviteli vezetékek tekercselése olyan, hogy a villamos áram keltette mágneses mezők kölcsönösen kioltják egymást. Ha olyan vezeték szigetelése sérül meg, amely a megszakító után következik vagy ember kerül az áramkörbe a rendszer instabillá válik és a mágneses mezők nem semlegesítik egymást. A visszamaradó mágneses mező olyan feszültséget gerjeszt a szekunder tekercsben, amely az elektromágneses tekercsben a szivárgási árammal egyenesen arányos áramot hoz létre. Amikor ezen áram erőssége meghaladja a hibaáram megadott határértékét a védelem működésbe lép és a készülék megszakítja az áramkört. Rendeltetés: - áramkörök terhelés alatti kikapcsolása a betáp kábelek szigetelésének sérülése esetén - áramkörök terhelés alatti kikapcsolása, ha ember kerül az áramkörbe - külön fogyasztó / áramkör, illetve az egész áramelosztó szekrény védelme - magas fokon garantálja az áramparaméterek megbízhatóságát - vezérlés módja: kézi bekapcsolás és automata kikapcsolás kimeneti hiba esetén Felszerelés módja: - DIN sínre rögzítve - pozíció: függőleges
