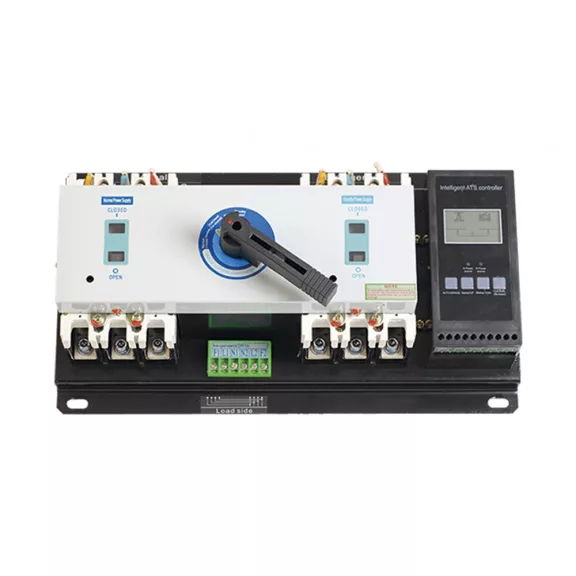

Automatikus tartalékáramkör-kapcsoló rendszer 100A (ATS) beépített kijelző

Névleges áram In(А): 100
Maximum megszakító képesség (kA) Icu: 22
Üzemi megszakító képesség (kA) Icu: 15
Betáp vezeték keresztmetszete (mm2): 35
Névleges feszültség: 690V; 50/60Hz
Villamos élettartam (ciklusszám): 6000

Az ЕQ1 szériájú automatikus tartalékáramkör-kapcsoló rendszer rendeltetése a szünetmentes áramellátás biztosítása, és az automatikus átkapcsolás két áramkör között üzemzavar vagy a rendszer előírt paramétereitől való eltérés esetén. Az automatikus tartalékáramkör-kapcsoló rendszer két nagyteljesítményű, közös fémkeretbe foglalt, közös működtető szerkezettel rendelkező, a rendszerparamétereket figyelő vezérlőegység által irányított automata megszakítóból áll.

Rendeltetés:
* Áramkörök terhelés alatti be- és kikapcsolása a fő áramforrás nem megfelelő működése esetén
* Átkapcsolás tartalék áramkörre betáp fázis kiesése esetén
* Áramkörök szétválasztása, illetve nagyteljesítményű áramfogyasztók irányítása
* Fő megszakító olyan lakóépületi vagy ipari elosztó-berendezésekhez, amelyek rendelkeznek generátorral vagy tartalék
áramforrással (kórházak, postahivatalok, katonai objektumok, irányítótermek stb.)
* Magas fokon garantálja az áramparaméterek megbízhatóságát
* Vezérlés módja: motoros
* Az áramkör paramétereinek figyelése a következő szempontok szerint:
mindhárom fázis megléte
a fázis feszültség a megadott határokon belül legyen
túláram keletkezése
kimeneti rövidzárlat keletkezése

Műszaki jellemzők
* Névleges üzemi feszültség: 690V; 50/60Hz
* Lökőfeszültség-állóság: ≥ 6000 V
* Összekötő kapocs: 4 csavaros kapocs, az áramellátó sínre szerelve
* Bekötés:
- rézsínek
- merev vagy hajlékony vezetékek
* Villamos élettartam (ciklusszám):≥ 60000
* Mechanikai élettartam (ciklusszám):≥ 10000
* Védettségi fokozat: IP21
* Felszerelés módja:
- csavaros rögzítés
- felszerelési pozíció – függőleges, max. 5 fokos dőléssel
* A megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló, éghetetlen anyag
* Környezeti hőmérséklet: -10°÷45ºС
* Tengerszint feletti magasság: max. 2000 m
A szabályzó fontosabb védelmi funkciói:
* Túlterhelés elleni védelem
* Azonnali rövidzárlat elleni védelem
* Fázis kiesés védelem
* Alulfeszültség védelem
* Lehetőség van a két áramforrás közötti átkapcsolás idejének beállítására – min. 3s
* Lehetőség van átkapcsolásra a fő áramforrásra a paraméterek helyreállítása után
A tartalék áramforrásra kapcsoló berendezés két változatban kapható:
- közös szerelőlapra szerelt (egybeépített) kijelzővel (ellenőrző)
- kivezetett ellenőrző kijelzővel
