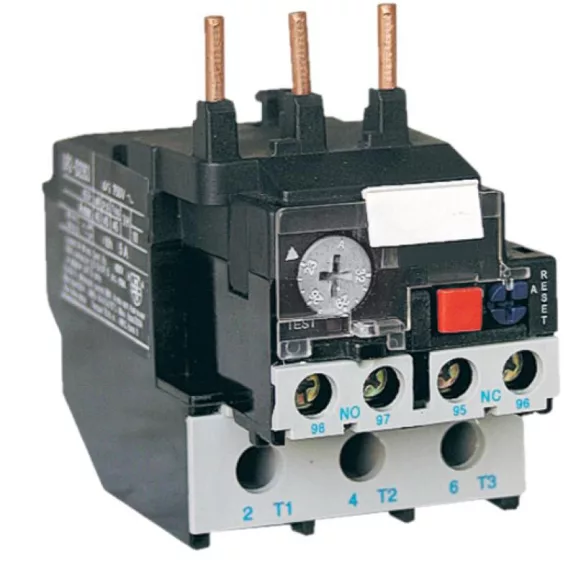

Hőkioldó 23-32 A D32 szériához

Hőrelé D32A típusú mágneskapcsolókhoz
Beállítható kioldási tartomány (A): 23-32 A

Az LT 2 - K / Exx sorozatú hőrelé feladata az indukciós motorok védelme túlterhelés vagy túlmelegedés ellen. LT 1 K/ Dхх szériájú kontaktorokra kerülnek felszerelésre és NC érintkezőkön keresztül csatlakoznak a motor szabályozását biztosító áramkörhöz. A hőrelé működése a benne lévő bimetall lemez meghajlásán alapul, amely az áram áthaladása
következtében történik. Amikor üzemzavar következtében a fogyasztó irányába haladó áram megnő a termikus áram erőssége is emelkedik, ami a bimetall lemez további elhajlásához vezet. Ha az áramerősség meghaladja a meghatározott határértéket a bimetall lemez működésbe hozza a kikapcsolási mechanizmust és megszakítja a működtető áramkört.
A megfelelően választott védelem azáltal, hogy felfüggeszti a motor működését szélsőséges hőmérséklet esetén maximálisra növeli a szünetmentes működés időtartamát és hatékonyságát, meghosszabbítja a gép élettartamát.

Rendeltetés:
váltóáramú fogyasztók kikapcsolása túláram esetén
áramfogyasztók szabályozására szolgáló rendszerek létrehozása
alkalmazható védő-vezérlő komponensként aszinkron villanymotorok szabályozására szolgáló szekrényekben az áramparaméterek magas fokú megbízhatóságának biztosítása

Műszaki jellemzők:
*Névleges feszültség: max. 690V АС; 50/60 Hz
*Névleges üzemi áram tartománya: max. АС 690V
*Szigetelési feszültség: 690V
*Lökőfeszültség-állóság: ≥6 000V
* Bekötő kapocs: csavaros
* Bekötés:
- a fogyasztó csatlakozására szolgáló hajlékony vagy merev vezeték kábelsaruval vagy anélkül
- a relé csatlakozóvégein keresztül csatlakozik a kontaktorhoz
- a fogyasztó csatlakozására szolgáló csatlakozóvégek állíthatók/alakíthatók a kontaktor típusának megfelelően
* Villamos élettartam (ciklusszám): ≥1000000
* Mechanikai élettartam (ciklusszám): ≥10000000
* Kijelzés a védelem működésbe lépése esetén
* Lehetőség van a védelem-helyreállítási mód választására (a kék nyomógomb segítségével)
* Beállítható a védelem működésbe lépési tartománya
* Magasabb frekvencia mellett is alkalmazható
* Felszerelés módja:
- felszerelve a kontaktorra: csatlakozik a kontaktor kapcsaihoz, illetve burkolatához rögzítő csapszeg segítségével
- felszerelési pozíció – függőleges, max. ± 5º dőléssel
* Műanyag: UV sugárzásnak ellenálló, éghetetlen (önkioltó anyag)
* Környezeti hőmérséklet: -10 C + 60 C
*Tengerszint feletti magasság: max. 2000m

MEGJEGYZÉS: A fogyasztó rövidzárlat elleni védelme érdekében a kontaktor – hőrelé kombináció elé megfelelően méretezett megszakítót vagy biztosítékot kell beépíteni.
