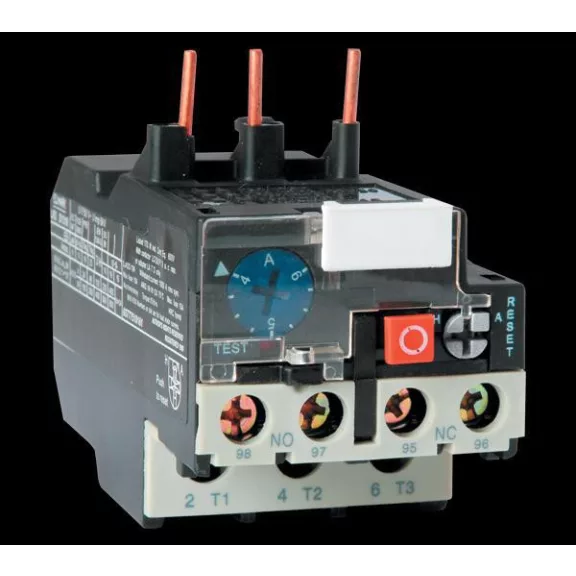

HőrelékA D9A-D25A-ig tipusú mágneskapcsolókhoz.Beállítható kioldási tartomány (A): 2,5-4 AAz LT 2 - K / Exx sorozatú hőrelé feladata az indukciós motorok védelme túlterhelés vagy túlmelegedés ellen. LT 1 K/ Dхх szériájú kontaktorokra kerülnek felszerelésre és NC érintkezőkön keresztül csatlakoznak a motor szabályozását biztosító áramkörhöz. A hőrelé működése a benne lévő bimetall lemez meghajlásán alapul, amely az áram áthaladásakövetkeztében történik. Amikor üzemzavar következtében a fogyasztó irányába haladó áram megnő a termikus áram erőssége is emelkedik, ami a bimetall lemez további elhajlásához vezet. Ha az áramerősség meghaladja a meghatározott határértéket a bimetall lemez működésbe hozza a kikapcsolási mechanizmust és megszakítja a működtető áramkört.A megfelelően választott védelem azáltal, hogy felfüggeszti a motor működését szélsőséges hőmérséklet esetén maximálisra növeli a szünetmentes működés időtartamát és hatékonyságát, meghosszabbítja a gép élettartamát.Rendeltetés:váltóáramú fogyasztók kikapcsolása túláram eseténáramfogyasztók szabályozására szolgáló rendszerek létrehozásaalkalmazható védő-vezérlő komponensként aszinkron villanymotorok szabályozására szolgáló szekrényekben az áramparaméterek magas fokú megbízhatóságának biztosításaMűszaki jellemzők:*Névleges feszültség: max. 690V АС; 50/60 Hz*Névleges üzemi áram tartománya: max. АС 690V*Szigetelési feszültség: 690V*Lökőfeszültség-állóság: ≥6 000V* Bekötő kapocs: csavaros* Bekötés:- a fogyasztó csatlakozására szolgáló hajlékony vagy merev vezeték kábelsaruval vagy anélkül- a relé csatlakozóvégein keresztül csatlakozik a kontaktorhoz- a fogyasztó csatlakozására szolgáló csatlakozóvégek állíthatók/alakíthatók a kontaktor típusának megfelelően* Villamos élettartam (ciklusszám): ≥1000000* Mechanikai élettartam (ciklusszám): ≥10000000* Kijelzés a védelem működésbe lépése esetén* Lehetőség van a védelem-helyreállítási mód választására (a kék nyomógomb segítségével)* Beállítható a védelem működésbe lépési tartománya* Magasabb frekvencia mellett is alkalmazható* Felszerelés módja:- felszerelve a kontaktorra: csatlakozik a kontaktor kapcsaihoz, illetve burkolatához rögzítő csapszeg segítségével- felszerelési pozíció – függőleges, max. ± 5º dőléssel* Műanyag: UV sugárzásnak ellenálló, éghetetlen (önkioltó anyag)* Környezeti hőmérséklet: -10 C + 60 C*Tengerszint feletti magasság: max. 2000mMEGJEGYZÉS: A fogyasztó rövidzárlat elleni védelme érdekében a kontaktor – hőrelé kombináció elé megfelelően méretezett megszakítót vagy biztosítékot kell beépíteni.
