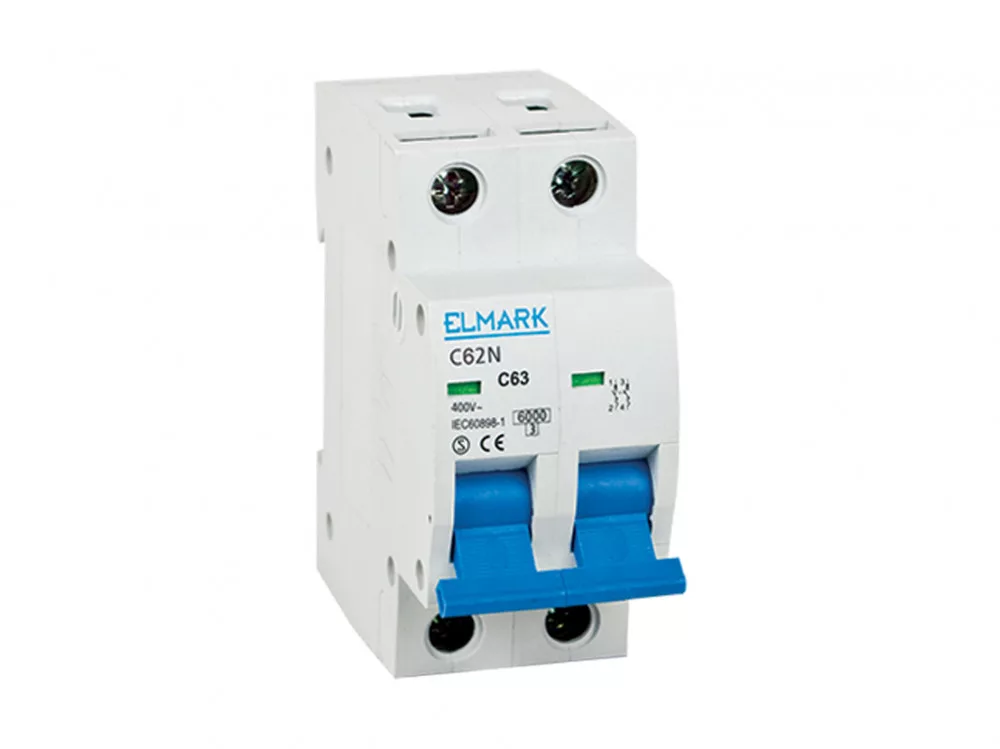

Kismegszakító 2P C 40A 6kA

Névleges feszültség: AC 230/400V
Névleges frekvencia: 50/60Hz
Névleges áram: 40A
Pólusok száma: 2
Kioldási jelleggörbék:C

Az automatamegszakító önműködő elektromos készülék, mely rendeltetése az áramkör ki- és bekapcsolása, rövidzárlat, illetve túláram elleni védelme. Alkalmazható áramkörök átkapcsolására, irányítására.

Csoportosíthatók a következő műszaki jellemzők szerint:
* Üzemi feszültség: 230, 400V
* Pólusok száma: 1, 2, 3, 4
* Kioldási jelleggörbe:
- B görbe- a túláram megszakítása 3 és 5 In között történik. Alkalmazható kis erősségű rövidzárlati áram esetén (hosszú
vezeték vonalak, generátorok)
- C görbe - a túláram megszakítása 5 és 10 In között történik. Alkalmazható betáp kábelek és szabványos fogyasztók védelmére
- D görbe - a túláram megszakítása 10 és 20 In között történik. Alkalmazható erős indítóárammal rendelkező ipari fogyasztók védelmére.
* Beállítható megszakító-képesség: 4.5; 6; 10 kA

Alkalmazási terület:
a kimeneti áramkör védelme túlterhelés vagy rövidzárlat ellen
áramkörök közötti átkapcsolás, áramkörök irányítása
kiegészítő berendezésekkel kombinálva - a védett áramkör távirányítása, átkapcsolása, megfigyelése
alkalmazható ipari épületekben, ahol a villamos hálózat erős interferenciák mellett működik
alkalmazható 150 - 180 méterre transzformátor állomásoktól
olyan fogyasztók védelme, amelyeknél a rövidzárlati áram nem haladja meg a 6000А-t

Műszaki jellemzők
* Névleges feszültség: 230/400V; 50/60Hz
* Megszakító-képesség (ciklus O-CO) EN 60 898-1 szabvány szerint: 6000А
* Üzemi megszakító-képesség: Ics = 75% Icu
* Szigetelési ellenállás: ≥2000V
* Villamos élettartam (ciklusszám):≥8000
* Mechanikai élettartam (ciklusszám):≥ 50000
* Áramkorlátozási osztály: 3
* Védettségi fokozat: IP>20
* Kioldási jelleggörbe:
B - a túláram megszakítása 3 és 5 In között történik, alkalmazható hosszú vezetékvonalak, generátorok védelmére
C - a túláram megszakítása 5 és 10 In között történik, alkalmazható betáp kábelek és szabványos fogyasztók védelmére
* Összekötő kapocs: kombinált csavaros kapocs, 1.5 hidegen húzott, kiegészítő bevonattal ellátott Q235-A lap
* Műanyag ház- UV sugárzásnak ellenálló, nem éghető PA66 nejlon
* Állapotjelző
* A ház szigetelési szilárdsága: >18MV/m
* A külső felületek hőálló képessége nem szokványos hőmérséklet vagy tűz esetén: 960°С / 3 mp.
* A belső nem áramvezető alkatrészek hőálló képessége: 850°С / 10 mp.
* Túláram megszakító, amely a következő alkatrészekből áll:
réztekercs – összetétel: ötvözetlen T2 típusú vörösréz
ellenállás: 0.6 - 180 MΩ –ig
hegesztési szilárdság: < 150 000 N/mm2
bimetall lap anyaga: az áramerősségtől függően 5J158 - TB180-ig
vastagság: 0.6mm (40А-ig) és 0.8mm (63А-ig)
vasmag anyaga: hidegen húzott fémhuzal (1Gr18Ni9)
vastagság: 1.15 - 2.24μm-ig
húzószilárdság: 200 - 400N/mm2-ig
mozgóérintkező csúcs: ezüstgrafit CAg(5)
mérete: 3x3x0.8 (40А-ig) és 4х4х0.8 (63А-ig)
rögzített érintkező anyaga: ötvözetlen Т2Y2 vörösréz
érintkező csúcs anyaga: ezüstgrafit CAg(5)
* Bekötés:
normál és U-alakú fésűs soroló sín
merev vezetékek: 25mm2-ig
hajlékony vezetékek: 16mm2-ig
* A csavar meghúzási nyomatéka: 1.33Nm
Felszerelés:
* függőlegesen
* DIN sínre
* alkalmazató erős áramingadozástól mentes lakó-és ipari környezetben
* környezeti hőmérséklet: -5 - +40°С±2°С-ig
