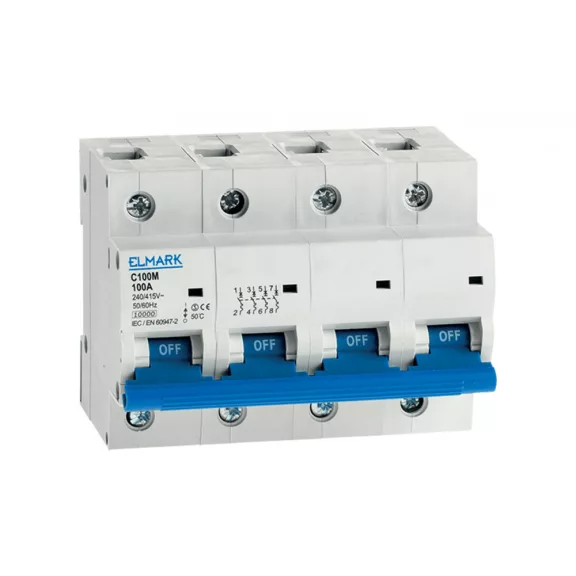

Névleges feszültség: AC 230/400V Névleges frekvencia: 50/60Hz Kioldási jelleggörbék:C Az automatamegszakító önműködő elektromos készülék, mely rendeltetése az áramkör ki- és bekapcsolása, rövidzárlat, illetve túláram elleni védelme. Alkalmazható áramkörök átkapcsolására, irányítására. Csoportosíthatók a következő műszaki jellemzők szerint: * Üzemi feszültség: 230, 400V * Pólusok száma: 1, 2, 3, 4 * Kioldási jelleggörbe: - B görbe- a túláram megszakítása 3 és 5 In között történik. Alkalmazható kis erősségű rövidzárlati áram esetén (hosszú vezeték vonalak, generátorok) - C görbe - a túláram megszakítása 5 és 10 In között történik. Alkalmazható betáp kábelek és szabványos fogyasztók védelmére - D görbe - a túláram megszakítása 10 és 20 In között történik. Alkalmazható erős indítóárammal rendelkező ipari fogyasztók védelmére. * Beállítható megszakító-képesség: 4.5; 6; 10 kA Alkalmazási terület: a kimeneti áramkör védelme túlterhelés vagy rövidzárlat ellen áramkörök közötti átkapcsolás, áramkörök irányítása kiegészítő berendezésekkel kombinálva - a védett áramkör távirányítása, átkapcsolása, megfigyelése Műszaki jellemzők * Névleges feszültség: 230/400V; 50/60Hz * Megszakító-képesség (ciklus O-CO) EN 60 898-1 szabvány szerint: 10000А * Üzemi megszakító-képesség: Ics = 75% Icu * Szigetelési feszültség: ≥2000V * Villamos élettartam (ciklusszám):≥ 4000 * Mechanikai élettartam (ciklusszám):≥ 20000 * Áramkorlátozási osztály: 3 * Védettségi fokozat: IP>20 * Kioldási jelleggörbe: С; D * Összekötő kapocs: szorítóbetétes (kengyeles) csavaros kapocs, 1.5 hidegen húzott Q235-A lappal * Műanyag ház - UV sugárzásnak ellenálló, nem éghető PA66 nejlon * A ház szigetelési szilárdsága: >18MV/m * A külső felületek hőálló képessége nem szokványos hőmérséklet vagy tűz esetén: 960°С / 3 mp. * Túláram megszakító, mely a következő alkatrészekből áll: réztekercs – összetétel: ötvözetlen T2 típusú vörösréz ellenállás: 148 - 230 MΩ –ig hegesztési szilárdság: < 400 N/mm2 bimetall lap anyaga: TB180/0.5 vastagság: 0.8mm vasmag anyaga: hidegen húzott fémhuzal (1Gr18Ni9) vastagság: 1.15 - 2.24μm-ig húzószilárdság: 20N/mm2 mozgó érintkező csúcs: ezüstgrafit CAg(5) mérete: 6x6x1 rögzített érintkező anyaga: ötvözetlen Т2Y2 vörösréz érintkező csúcs anyaga: ezüstgrafit CAg(5) * Bekötés fésűs soroló sín merev vezetékek: 50mm2-ig hajlékony vezetékek: 35mm2-ig * A csavar meghúzási nyomatéka: 1.33Nm Felszerelés: * függőlegesen * DIN sínre * jelölőcímkével látható el * alkalmazató ipari környezetben * környezeti hőmérséklet: -5 - +40°С±2°С-ig
