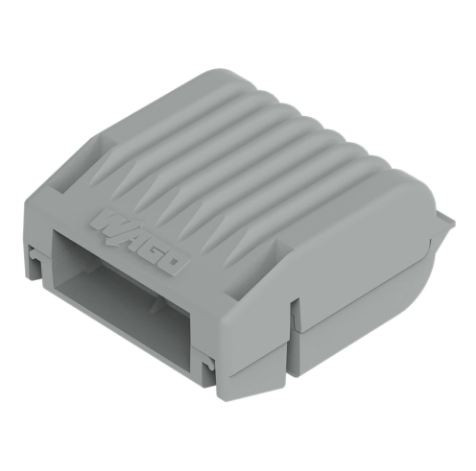

Méret: 17,8 x 33,6 x 45,9 mm

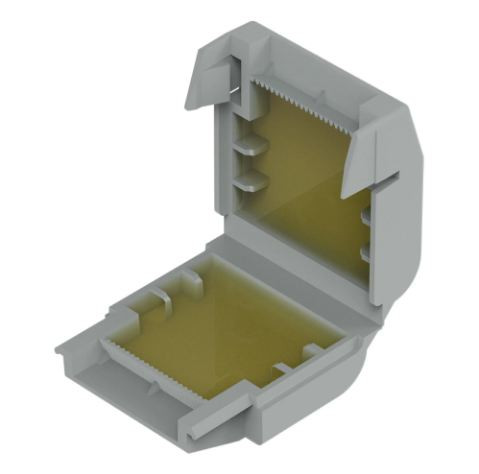

A telepítés egyszerű: nyissa ki a WAGO Gélboxot, helyezze be a bekötött vezeték összekötőket, és zárja le a gélboxot a két oldal összenyomásával. A gél teljesen körülzárja a csatlakozást.
A kompakt kialakításnak köszönhetően a WAGO Gélboxok könnyen illeszthetők bármilyen kötődobozba. A különböző kialakításoknak köszönhetően több vezeték összekötő helyezhető el egy WAGO Gélboxban, így további hely szabadítható fel a kötődobozban. Ha egy áramkört ki kell bővíteni, a boxok könnyen kinyithatók, és a kötés újravezetékezhető - ez fontos előny a szokásos nedvesség elleni védelmekhez képest. A régi kötések csatlakoztatott vezetékei újra felhasználhatók az új kötéseknél. Ehhez azonban új vezeték összekötőkre és Gélboxokra van szükség - a WAGO csak így garantálhatja a magas szintű védelmet.
A WAGO Gélbox teljesen új lehetőséget kínál a vezeték összekötők nedvesség elleni védelmére. Ez azt jelenti, hogy a gélboxokat bármilyen csatlakozódobozban könnyen el lehet helyezni - függetlenül attól, hogy a falra vagy a mennyezetre szerelik-e őket. Mindenekelőtt megszűnik az összetevők keveréséhez szükséges idő. Másodszor, további idő takarítható meg, mert nem kell várni a keverék megszilárdulására vagy megszáradására. Továbbá, a gél nem veszélyes, mivel a vegyi anyagok közti reakció már korábban lezajlott, így a WAGO Gélbox azonnali használatra kész. A box már meg van töltve géllel, és azonnal lezárja a csatlakozást, lehetővé téve az elektromos rendszerek azonnali, gyors, egyszerű és megbízható üzembe helyezését.
A WAGO a Cellpack márkájú gél bizonyított minőségére támaszkodik. Ez a jól ismert kiöntőmassza gyártó a Gelboxot a WAGO-val közösen fejlesztette ki. Az alkalmazott Cellpack gél három fő előnyt kínál a hagyományos kiöntéshez képest. Közülük legfontosabb: a gél szilikonmentes. Ez lehetővé teszi a Gélbox használatát az ipar bármely ágazatában - még azokban is, ahol lakkokat, festékeket és más érzékeny anyagokat használnak, mint például az autóiparban. Másodszor, a szilikonmentes gél már reagált, veszélyes anyagoktól mentes, határozatlan ideig tárolható. Ez nem mondható el minden alkotóelemről, amelyekből kiöntő masszát gyártanak. Továbbá a szilikonmentes gél egyedülálló módon lehetővé teszi a felhasználó számára a csatlakozás újbóli hozzáférhetőségét- itt a kulcsszó: újbóli hozzáférhetőség.
Az átfogó biztonság érdekében a WAGO Gélbox fejlesztői a boxból, vezeték összekötőből és gélből álló teljes rendszerre összpontosítottak. A WAGO Gélbox ugyanolyan szigorú tesztelési követelményeket teljesít, mint a WAGO vezeték összekötők, az MSZ EN 60998 szerint. A termék magas szintű biztonságát egy semleges fél is megerősíti a VDE - tesztjelentésben.
Hogyan alakul ki a nedvesség és a pára a kötődobozban? A kondenzáció származhat például a gyors hőmérséklet-változásokból. Ez gyakran fordul elő átmeneti időszakokban, például tavasszal és ősszel, amikor a doboz belsejében lévő meleg levegő találkozik a hideg fallal, és hirtelen lehűl. Az eredmény: páralecsapódás a ház belső falán. Ezt a fizikai hatást tovább fokozza az energiaveszteség, amely növeli a hőt a külső hőmérséklethez képest.
Ezek a hőmérsékleti különbségek nyomáskülönbségekhez is vezetnek, amelyek lehetővé teszik, hogy a friss levegő újra és újra beáramoljon a csatlakozóba, bevezetve a nedvességet. Összességében jelentős mennyiségű nedvesség halmozódhat fel a csatlakozón.
De a heves esőzések vagy a közel lévő erős vízsugár is nedvességet okozhat a kötődobozokban. "A csatlakozó belsejében lévő nedvesség új áramutakat eredményezhet, és rövidzárlathoz vezethet." Ezt azonban gyakran csak akkor veszik már észre, ha védelmi készülékek működésbe lépnek.
A WAGO Gélbox használata kizárólag a 221-es és 2273-as sorozatú vezeték összekötőkkel megengedett, 4mm2 vezeték keresztmetszetig. A gélbox hatféle méretben érhető el. Minden gélboxhoz tartozik egy elrendezés, amely egyértelműen meghatározza a használható vezeték összekötők hozzárendelését.
A csatlakozások teljesen védettek a víz ellen, és folyamatosan vízbe meríthetők 1 m mélységig.
Az IPX8 védettség azt jelenti, hogy a WAGO Gélboxba helyezett vezeték összekötők teljesen védve vannak a víz ellen, és tartósan vízbe meríthetők. Alapvetõen, a behatolás elleni védelem (IP) kódok a DIN szerint szabványosítva vannak: minél nagyobb a szám, annál nagyobb a védettség. A kétjegyű kód, például IP68 jelentése: az első szám az érintés és por elleni védelem (0... 6), a második szám a nedvesség elleni védelem (0... 9).
