Névleges áram AC-3-ban 440V (A): 40
Segédérintkezők száma és típusa: 1 záró és 1 nyitó
Meghúzási nyomaték (Nm): 5

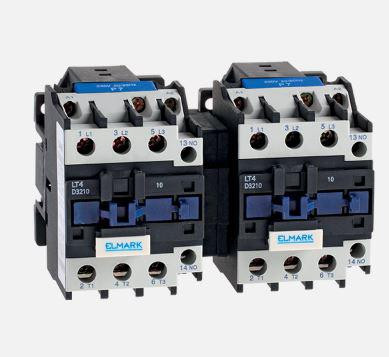

LT 1 - K / D szériájú kontaktor feladata az АС3 kategóriába tartozó, max. 95A-os névleges árammal működő áramkörök, illetve fogyasztók szabályozása. Rendelhetők 1 NO érintkezővel végrehajtó áramkör létrehozására, vagy kiegészítőként beszerelt 1NC érintkezővel abban az esetben, ha a névleges áram meghaladja a 40A-t. Alkalmazhatók villanymotorok
szabályozására.
Rendeltetés:
áramkörök terhelés alatti be- és kikapcsolása a tekercs felé továbbított vezérlő jel által
fogyasztóvezérlő rendszerek létrehozása
vezérlő elem folyamatvezérlő szekrényekben
magas fokon garantálja az áram jellemzők megbízhatóságát
erőátviteli kapcsolatok bontása
Elektromos motorok forgásirányának változtatása
Reteszelés az egyidejű működés ellen
Műszaki jellemzők:
* Működési osztály: АС3
* Erőátviteli érintkezők névleges árama: max. 690V; 50/60 Hz
* Erőátviteli érintkezők felületének anyaga: ötvözetlen réz 80%AgSnO bevonattal
* Lökőfeszültség-állóság: 8 000V
* Tekercs névleges feszültsége: AC 230 V
* Tekercs anyaga: QA-1 típusú ötvözetlen réz
* Vasmag anyaga: ötvözött acél 360
* A mozgatható rész anyaga: bakelit
* A tekercsvezérlő feszültség határértékei: 0.8 - 1.15 Uc-ig
* Bekötő kapocs: csavaros
* Bekötés:
- hajlékony vezetékek kábelsaruval vagy anélkül
- merev vezetékek
* Villamos élettartam (ciklusszám): ≥1000000
* Mechanikai élettartam (ciklusszám): ≥10000000
* Ciklusszám óránként: 1200 ciklus 32А-ig; 600 ciklus 40-95А mellett
* Teljesítményszivárgás pólusonként: max.13W
* Felszerelés módja:
- DIN sínre rögzítve
- csavarokkal a szerelőfelületre
- felszerelési pozíció – függőleges, max. 5 fokos dőléssel
* Műanyag: UV sugárzásnak ellenálló, éghetetlen (önkioltó anyag)
* Környezeti hőmérséklet: -10°÷60ºС
* Tengerszint feletti magasság: max. 2000 m
